Topografi adalah salah satu cabang ilmu geografi dan geodesi yang memiliki peran vital dalam perencanaan pembangunan, mitigasi bencana, dan kehidupan sehari-hari. Ketika Anda melihat peta dengan garis-garis melengkung yang menunjukkan gunung, lembah, atau bukit, saat itulah Anda sedang berhadapan dengan representasi topografi. Di Indonesia, pemahaman tentang topografi sangat krusial karena negeri ini terletak di Cincin Api Pasifik dengan bentang alam yang sangat dinamis—mulai dari dataran rendah pesisir, perbukitan, hingga pegunungan tinggi. Data dari Badan Informasi Geospasial (BIG) menunjukkan bahwa baru sekitar 60% wilayah Indonesia yang telah dipetakan dalam skala besar (1:5.000 hingga 1:25.000) secara detail, menandakan masih banyak pekerjaan rumah dalam pemetaan topografi nasional.
Artikel ini akan mengupas tuntas topografi: pengertian mendalam, cara membaca peta kontur yang sering dianggap rumit oleh banyak orang, serta alat-alat ukur yang digunakan oleh para surveyor profesional. Cocok bagi siswa, mahasiswa teknik, dan siapa pun yang ingin memahami "wajah" Bumi secara lebih dalam.
Baca Juga
Penjelasan Lengkap Ekologi: Pengertian, Komponen Biotik-Abiotik dan Interaksinya
Pengertian Topografi
Secara etimologis, topografi berasal dari bahasa Yunani: topos (tempat) dan grapho (menulis atau menggambar). Secara sederhana, topografi adalah studi tentang bentuk, relief, dan konfigurasi permukaan Bumi, yang mencakup ketinggian, kemiringan, dan posisi fitur-fitur alami maupun buatan manusia seperti gunung, lembah, sungai, jalan, dan bangunan. Hasil dari pengukuran topografi biasanya disajikan dalam bentuk peta topografi.
Peta topografi adalah peta yang menggambarkan tinggi rendahnya permukaan tanah menggunakan garis kontur (garis yang menghubungkan titik-titik dengan ketinggian yang sama di atas permukaan laut). Berbeda dengan peta biasa yang hanya menunjukkan lokasi datar (x, y), peta topografi memberikan dimensi ketiga: ketinggian (z) . BIG mendefinisikan peta topografi sebagai peta dasar yang menyajikan informasi tentang unsur-unsur topografi secara lengkap, mencakup relief, perairan, vegetasi, pemukiman, dan transportasi.
Skala peta topografi menentukan tingkat detailnya. BIG mengklasifikasikan peta topografi dalam beberapa skala:
-
Skala besar (1:5.000 – 1:25.000): Sangat detail, menunjukkan rumah, jalan kecil, parit. Digunakan untuk perencanaan tata kota, detail engineering.
-
Skala sedang (1:50.000 – 1:100.000): Menunjukkan wilayah kabupaten, kontur agak generalisir. Digunakan untuk perencanaan wilayah.
-
Skala kecil (1:250.000 ke atas): Memberikan gambaran provinsi atau negara, kontur sangat umum.

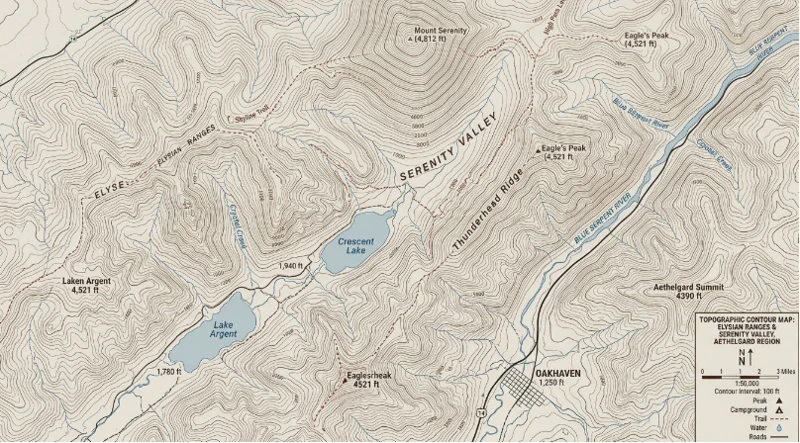

Peta Kontur
a. Pengertian Garis Kontur
Garis kontur adalah garis khayal pada peta yang menghubungkan titik-titik dengan ketinggian yang sama di atas permukaan laut (elevasi). Setiap titik pada garis kontur yang sama memiliki elevasi yang identik. Garis kontur tidak pernah berpotongan satu sama lain (kecuali pada tebing curam atau gua, dengan simbol khusus).
Interval kontur adalah selisih ketinggian vertikal antara dua garis kontur yang berurutan. Misalnya, pada peta dengan interval 25 meter, setiap berpindah dari satu garis kontur ke garis berikutnya berarti naik atau turun 25 meter.
Interval kontur bergantung pada skala peta dan relief wilayah. Aturan umum yang digunakan oleh surveyor adalah:
Interval kontur (dalam meter) = 1/2000 × Skala Peta
Contoh: Untuk peta skala 1:25.000, interval kontur = 1/2000 × 25.000 = 12,5 meter. Biasanya dibulatkan menjadi 12,5 m atau 10 m sesuai standar yang berlaku. Semakin besar skala (semakin detail), semakin kecil interval konturnya.
Jenis-jenis garis kontur:
-
Kontur indeks: Garis yang lebih tebal dari kontur biasa, setiap kelipatan interval tertentu (misal setiap 5 kontur atau 100 meter). Biasanya diberi label nilai ketinggian.
-
Kontur biasa: Garis tipis yang menghubungkan titik-titik dengan ketinggian yang sama di antara kontur indeks.
-
Kontur bantu: Garis putus-putus yang mewakili setengah interval kontur, digunakan di daerah yang sangat datar untuk menunjukkan perubahan kecil.
b. Cara Membaca Peta Kontur
Ini adalah keterampilan esensial yang harus dikuasai. Berikut aturan-aturan utama yang perlu dipahami:
1. Menentukan Ketinggian Suatu Titik
-
Jika titik tepat berada di garis kontur, ketinggiannya adalah nilai kontur itu.
-
Jika titik berada di antara dua garis kontur, ketinggiannya diinterpolasi.
Contoh: Titik A terletak di antara kontur 100 m dan 120 m. Jika jarak horizontal antara dua kontur adalah 2 cm dan titik A berjarak 0,5 cm dari kontur 100 m, maka ketinggian titik A = 100 + (0,5/2 × 20) = 105 meter.
2. Menentukan Kemiringan Lereng (Slope)
Kemiringan lereng menunjukkan seberapa curam suatu permukaan. Semakin rapat jarak antar garis kontur, semakin curam lerengnya. Sebaliknya, semakin renggang, semakin landai.
-
Rumus kemiringan (dalam persen) = (Beda tinggi / Jarak horizontal) × 100%
Contoh: Beda tinggi antara titik B (puncak) dan titik C (kaki) adalah 80 meter. Jarak horizontal di peta (dikali skala) adalah 200 meter. Kemiringan = (80/200) × 100% = 40%. -
Rumus sudut lereng (dalam derajat) = arctan (Beda tinggi / Jarak horizontal)
3. Mengidentifikasi Bentuk Lahan (Landform)
Setiap pola kontur mencerminkan bentuk permukaan bumi yang unik:
-
Bukit atau gunung: Pola kontur berbentuk lingkaran-lingkaran tertutup. Garis kontur terkecil ada di puncak. Jika angkanya semakin kecil ke tengah, itu berarti depresi (cekungan), biasanya diberi garis pendek (hachure) mengarah ke dalam.
-
Lembah: Pola kontur berbentuk "V" yang runcing ke arah hulu (tempat yang lebih tinggi). Ujung V selalu menunjuk ke arah yang lebih tinggi.
-
Punggungan (ridge) : Pola kontur berbentuk "U" yang landai. Ujung U menunjuk ke arah yang lebih rendah. Kebalikan dari lembah.
-
Tebing terjal: Garis kontur sangat rapat, bahkan bisa berhimpitan jika vertikal.
-
Dataran: Garis kontur sangat jarang atau tidak ada sama sekali.
Baca Juga
Apa Itu Gerhana Bulan? Penjelasan Sederhana tentang Kenapa Bulan Bisa Hilang
4. Menentukan Arah Aliran Air
Air selalu mengalir dari tempat tinggi ke rendah, tegak lurus terhadap garis kontur. Pola aliran sungai akan mengikuti lembah.
5. Membuat Profil Topografi (Sayatan)
Profil topografi adalah penampang melintang dari permukaan bumi yang menunjukkan perubahan ketinggian sepanjang garis tertentu. Caranya:
-
Tentukan garis sayatan (A–B) di peta kontur.
-
Siapkan kertas grafik. Buat sumbu horizontal (jarak) dan vertikal (ketinggian).
-
Tandai setiap perpotongan garis sayatan dengan garis kontur, proyeksikan ke ketinggian yang sesuai di kertas grafik.
-
Hubungkan titik-titik tersebut dengan kurva halus. Inilah profil topografi yang menunjukkan naik-turunnya permukaan.
Alat Ukur Topografi
Untuk menghasilkan peta kontur yang akurat, surveyor menggunakan berbagai alat ukur. Teknologi terus berevolusi dari alat optik manual hingga satelit.
a. Waterpass (Automatic Level)
Waterpass adalah alat optik yang digunakan untuk mengukur beda tinggi secara presisi pada jarak relatif pendek. Alat ini dilengkapi dengan kompensator otomatis yang menjaga garis bidik tetap horizontal. Digunakan untuk mengukur profil memanjang jalan, saluran irigasi, atau kontur di area terbatas.
Cara kerja: Surveyor mendirikan alat di antara dua titik, membaca rambu ukur (bak ukur) di titik A dan B. Beda tinggi = bacaan rambu A – bacaan rambu B. Akurasi waterpass bisa mencapai ±2 mm per kilometer.
b. Theodolite
Theodolite adalah alat optik yang lebih canggih, dapat mengukur sudut horizontal dan vertikal dengan presisi tinggi. Theodolite digunakan untuk menentukan posisi titik secara horizontal (x, y) dan vertikal (z) dalam pemetaan area yang lebih luas. Theodolite modern sudah digital (digital theodolite) yang dapat menyimpan data secara otomatis, mengurangi kesalahan pembacaan manual.
c. Total Station
Total Station adalah perpaduan antara theodolite digital dan pengukur jarak elektronik (EDM – Electronic Distance Measurement). Alat ini dapat mengukur sudut, jarak, dan menghitung koordinat titik secara langsung. Data dapat diunduh ke laptop atau tablet untuk diolah dengan software CAD atau GIS. Total Station mampu mengukur jarak hingga 3–5 kilometer dengan akurasi ±(2mm + 2ppm). Ini adalah alat utama surveyor saat ini untuk pemetaan topografi skala besar.
Cara kerja: Alat diletakkan di atas titik yang diketahui koordinatnya. Surveyor membidik prisma yang dipegang asisten di titik target. Alat menembakkan sinar laser inframerah ke prisma, menghitung waktu tempuh, dan mengonversinya menjadi jarak. Sudut diukur secara elektronik. Dalam sekejap, koordinat XYZ titik target terekam.
d. GPS Geodetik (GNSS)
GPS (Global Positioning System) atau lebih tepatnya GNSS (Global Navigation Satellite System) adalah alat yang menggunakan sinyal satelit untuk menentukan posisi tiga dimensi (lintang, bujur, ketinggian) di permukaan Bumi. GPS geodetik memiliki akurasi jauh lebih tinggi (mencapai beberapa sentimeter) dibandingkan GPS di ponsel (yang hanya 3–5 meter). GPS geodetik digunakan untuk menentukan titik kontrol pemetaan di area yang sangat luas atau sulit dijangkau.
Cara kerja: Penerima GPS menangkap sinyal dari minimal 4 satelit. Waktu tempuh sinyal digunakan untuk menghitung jarak ke satelit, dan dengan metode trilaterasi, posisi penerima dihitung. Untuk akurasi tinggi, digunakan metode RTK (Real-Time Kinematic) atau NTRIP di mana penerima GPS terkoneksi ke stasiun referensi yang sudah diketahui koordinatnya, mengoreksi kesalahan atmosfer secara real-time. BIG menyediakan jaringan stasiun referensi GPS yang disebut InaCORS (Indonesia Continuously Operating Reference Station) yang tersebar di seluruh Indonesia dan dapat diakses gratis oleh pengguna.
e. Drone (UAV) untuk Pemetaan Fotogrametri
Perkembangan teknologi drone telah merevolusi pemetaan topografi. Drone dilengkapi kamera beresolusi tinggi yang memotret permukaan tanah dari udara dengan pola tumpang tindih (overlap). Dengan perangkat lunak fotogrametri seperti Agisoft Metashape atau Pix4D, ribuan foto tersebut diolah menjadi orthophoto (foto tegak terkoreksi) dan Digital Elevation Model (DEM) yang sangat detail. Dalam hitungan jam, area seluas puluhan hektar bisa dipetakan dengan kontur yang jauh lebih rapat.
f. LiDAR (Light Detection and Ranging)
LiDAR adalah teknologi yang menggunakan laser untuk mengukur jarak ke permukaan tanah. Alat ini biasanya dipasang di pesawat terbang atau drone. LiDAR mampu menembus celah-celah vegetasi (kanopi pohon) dan menghasilkan model permukaan tanah yang sangat presisi, bahkan di hutan lebat sekalipun. LiDAR menghasilkan data point cloud dengan jutaan titik yang masing-masing memiliki koordinat XYZ. Data ini digunakan untuk membuat DEM, peta kontur, dan pemodelan 3D infrastruktur.
Baca Juga
Kerajaan Kutai: Sejarah, Raja-Raja, Prasasti Yupa, dan Peninggalannya
Penutup
Topografi adalah ilmu yang menerjemahkan keragaman wajah Bumi menjadi data yang terukur dan dapat dipahami melalui peta kontur. Dengan memahami cara membaca kontur, Anda dapat melihat lebih dari sekadar garis—Anda dapat membayangkan bukit, lembah, dan aliran air. Sementara itu, perkembangan alat ukur dari waterpass sederhana hingga drone dan LiDAR menunjukkan betapa teknologi terus mendorong batas akurasi dan efisiensi. Baik Anda seorang pelajar yang sedang belajar geografi, mahasiswa teknik sipil, atau sekadar pencinta alam, pengetahuan tentang topografi akan memperkaya cara Anda memandang dan berinteraksi dengan dunia di sekitar.
FAQ
1. Apa perbedaan peta topografi dan peta biasa?
Peta biasa (seperti peta jalan) hanya menunjukkan posisi datar (x, y) dan nama tempat. Peta topografi menambahkan dimensi ketinggian (z) melalui garis kontur, sehingga menunjukkan bentuk relief permukaan Bumi.
2. Mengapa garis kontur tidak pernah berpotongan?
Karena satu titik di permukaan Bumi hanya memiliki satu nilai ketinggian. Jika kontur berpotongan, artinya titik tersebut memiliki dua ketinggian berbeda, yang secara fisik tidak mungkin. Pengecualian: tebing curam atau overhang (digambarkan dengan simbol khusus).
3. Bisakah saya membuat peta kontur sendiri tanpa alat mahal?
Untuk area kecil yang sangat terbatas, bisa dengan waterpass sederhana atau bahkan aplikasi smartphone (menggunakan GPS, namun akurasinya rendah). Untuk hasil yang presisi, diperlukan total station atau drone.
4. Apa arti interval kontur yang kecil vs besar?
Interval kontur kecil (misal 1 meter) berarti peta sangat detail, menunjukkan perubahan kecil di lapangan. Interval besar (misal 50 meter) hanya menunjukkan perubahan ketinggian yang signifikan, cocok untuk peta skala kecil.
5. Bagaimana cara cepat memperkirakan kecuraman lereng?
Lihat kerapatan kontur. Jika jarak antar kontur di peta kurang dari 2 mm, lereng tersebut bisa dikategorikan terjal (lebih dari 45°). Jika lebih dari 5 mm, lerengnya landai.
