Cara Membaca Jangka Sorong: Mudah Dipahami untuk Pemula

Jangka sorong adalah alat ukur presisi yang wajib dikuasai oleh siswa jurusan teknik, fisika, hingga peserta didik di sekolah menengah kejuruan (SMK). Data dari Survei Kompetensi Praktikum Fisika yang dirilis Pusat Penilaian Pendidikan Kemendikbudristek pada 2025 mencatat bahwa 58% siswa SMA/MA mengalami kesulitan membaca hasil pengukuran jangka sorong, terutama saat menentukan skala nonius.

Padahal, alat ini tidak hanya muncul dalam ujian, tetapi juga menjadi keterampilan fundamental di dunia industri manufaktur, otomotif, dan penelitian. Memahami cara membaca jangka sorong dengan benar adalah kunci untuk memperoleh data akurat, menghindari kesalahan produksi, dan membangun dasar logika pengukuran yang kuat.

Artikel ini dirancang khusus untuk pemula. Dengan bahasa sederhana, gambar ilustratif (dideskripsikan), contoh soal, dan tips praktis, Anda akan mampu membaca jangka sorong berbagai tingkat ketelitian dalam waktu singkat.

Pengertian dan Fungsi Jangka Sorong

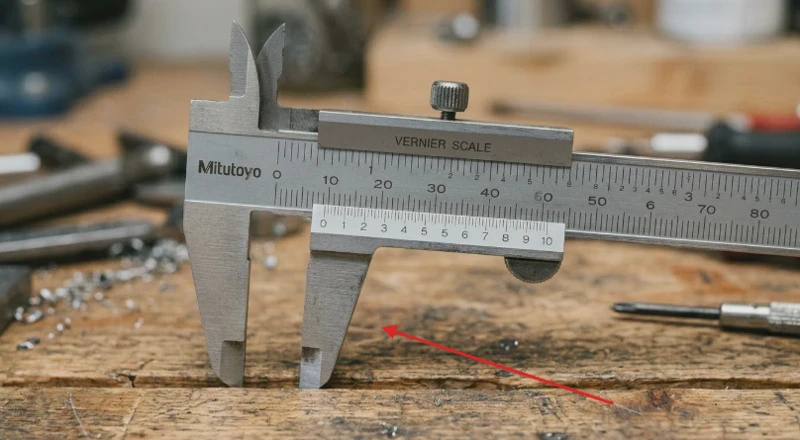

Jangka sorong (vernier caliper) adalah alat ukur yang digunakan untuk mengukur panjang, diameter luar, diameter dalam, dan kedalaman suatu benda dengan tingkat ketelitian yang tinggi. Ketelitiannya bisa mencapai 0,1 mm, 0,05 mm, atau bahkan 0,02 mm, jauh lebih presisi dibandingkan penggaris biasa yang hanya memiliki ketelitian 1 mm.

Dalam kehidupan sehari-hari, jangka sorong dipakai untuk:

• Mengukur ketebalan kampas rem.

• Mengukur diameter piston dan silinder.

• Mengukur kedalaman lubang pada blok mesin.

• Praktikum fisika: mengukur diameter kelereng, tebal koin, atau volume silinder.

Bagian-Bagian Jangka Sorong

Sebelum membaca, kenali dulu bagian-bagiannya. (Bayangkan sebuah jangka sorong di hadapan Anda.)

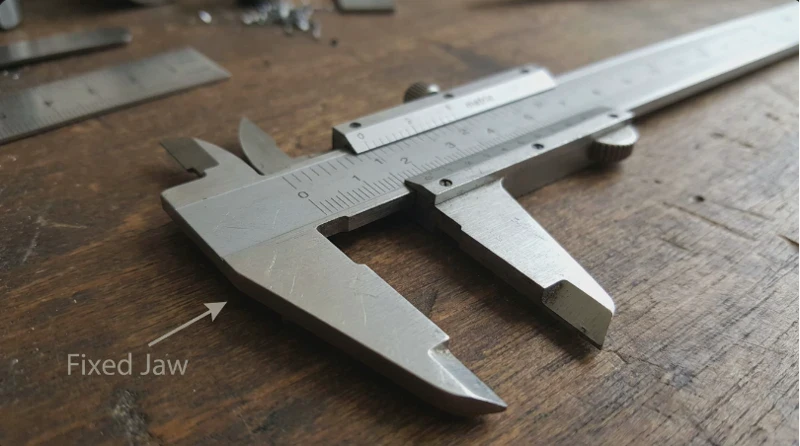

• Rahang tetap (fixed jaw): Bagian yang tidak bergerak, digunakan untuk menempelkan benda pada sisi luar atau dalam.

• Rahang geser (sliding jaw): Bagian yang dapat digerakkan sepanjang batang utama, dilengkapi sekrup pengunci.

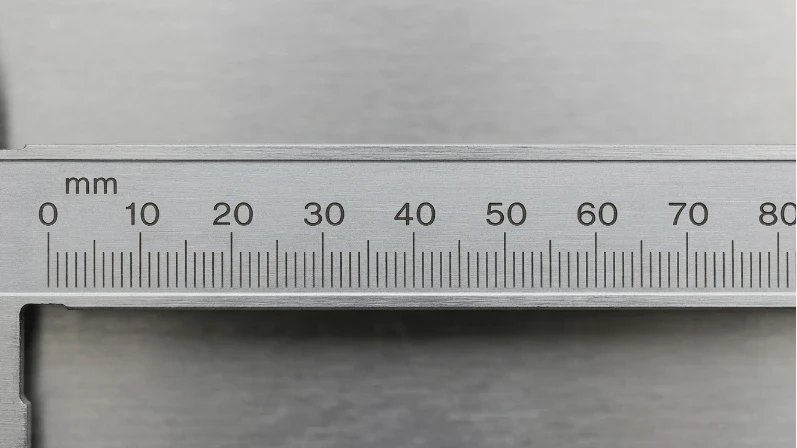

• Skala utama (main scale): Tertera pada batang tetap, biasanya dalam satuan sentimeter (cm) dan inci. Satu strip kecil mewakili 0,1 cm atau 1 mm.

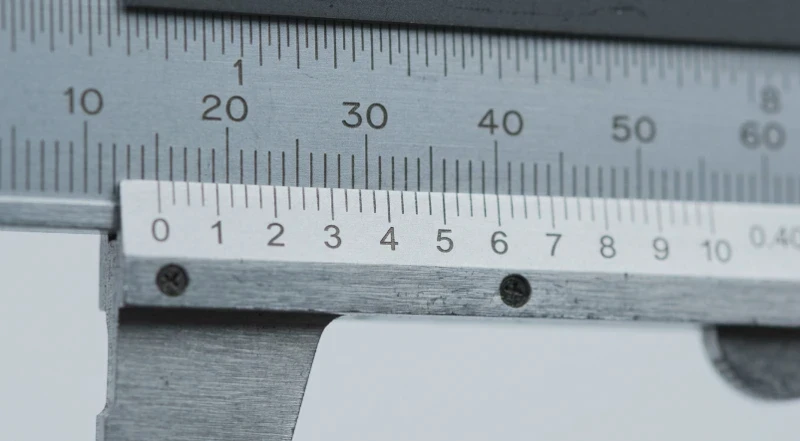

• Skala nonius (vernier scale): Terletak pada rahang geser. Inilah kunci ketelitian jangka sorong. Jumlah strip pada skala nonius menentukan ketelitian alat.

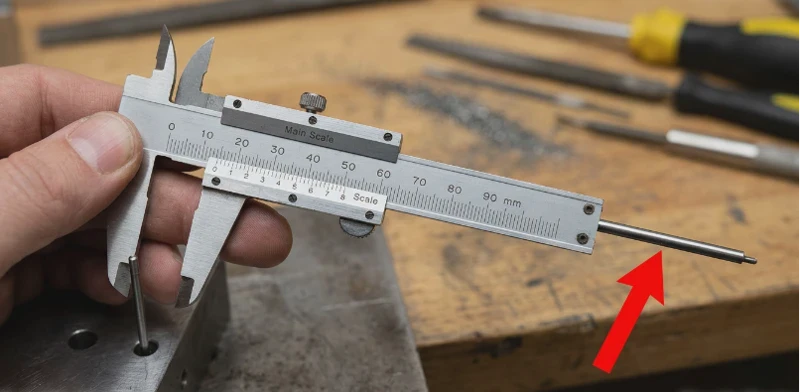

• Pengukur kedalaman (depth probe): Batang kecil yang keluar dari ujung rahang geser untuk mengukur kedalaman lubang.

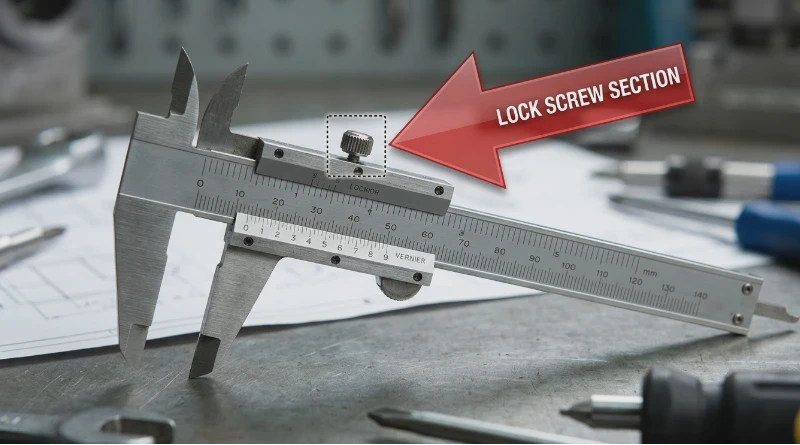

• Sekrup pengunci (lock screw): Untuk menahan rahang geser agar posisi tidak berubah saat pembacaan.

Baca Juga
Cara Cek NISN Berdasarkan Nama Lengkap Secara Online 2026

Prinsip Dasar Membaca Jangka Sorong

Hasil pengukuran jangka sorong diperoleh dari penjumlahan dua nilai:

$Hasil=Skala\; Utama+Skala\; Nonius$

• Skala Utama (SU): Dibaca dari angka pada batang utama sebelum angka nol pada skala nonius. Satuannya cm atau mm. Biasanya kita baca dalam mm (1 cm = 10 mm). Perhatikan posisi strip nol nonius. Jika strip nol nonius melewati strip ke-2,4 cm (24 mm), maka SU = 24 mm.

• Skala Nonius (SN): Dicari dengan melihat strip pada skala nonius yang paling segaris dengan strip pada skala utama. Nomor strip nonius yang segaris dikalikan dengan ketelitian alat (misal 0,1 mm, 0,05 mm, atau 0,02 mm).

Panduan Membaca Jangka Sorong

Contoh 1: Ketelitian 0,1 mm (Jumlah strip nonius = 10)

Misal mengukur tebal buku.

1. Tentukan Skala Utama: Lihat angka nol pada skala nonius. Misalnya, nol nonius melewati 2,4 cm tetapi belum mencapai 2,5 cm. Skala utama = 24 mm.

2. Tentukan Skala Nonius: Cari strip nonius yang lurus sempurna dengan strip skala utama. Misal, strip ke-7 nonius yang segaris.

3. Hitung Nilai Nonius: $7\times 0,1mm=0,7mm$.

4. Jumlahkan: $24mm+0,7mm=24,7mm=2,47cm$.

Jadi, tebal buku adalah 2,47 cm.

Contoh 2: Ketelitian 0,05 mm (Jumlah strip nonius = 20)

Jangka sorong dengan 20 strip pada nonius memiliki ketelitian 1 mm / 20 = 0,05 mm.
Hasil pengukuran diameter pipa:

• SU = 15 mm (karena nol nonius lewat 1,5 cm pas)

• Strip nonius ke-9 segaris dengan skala utama.

• SN = $9\times 0,05mm=0,45mm$.

• Hasil = 15,45 mm.

Contoh 3: Ketelitian 0,02 mm (Jumlah strip nonius = 50)

Ketelitian ini sering ditemui pada jangka sorong teknik mesin.

• SU = 8 mm (nol nonius melewati 0,8 cm)

• Strip nonius ke-33 segaris.

• SN = $33\times 0,02mm=0,66mm$.

• Hasil = 8,66 mm.

Tips Membaca Jangka Sorong dengan Cepat dan Akurat

• Pastikan penerangan cukup agar garis skala terlihat jelas. Gunakan kaca pembesar jika perlu.

• Posisi mata tegak lurus (hindari kesalahan paralaks). Mata harus sejajar dengan skala agar tidak terjadi distorsi.

• Gunakan sekrup pengunci setelah rahang menekan benda, agar posisi tidak berubah saat dibaca.

• Periksa titik nol: Sebelum mengukur, rapatkan rahang. Pastikan skala nonius dan utama menunjukkan nol. Jika tidak, alat rusak atau perlu kalibrasi.

• Latihan dengan benda nyata: Ambil koin, mur, baut, dan ukur. Catat hasilnya, lalu bandingkan dengan teman atau guru.

Kesalahan yang Harus Dihindari

Data dari Jurnal Pendidikan Vokasi (2024) menyebutkan tiga kesalahan paling sering:

1. Salah membaca skala utama: Terjadi ketika siswa menganggap angka sebelum nol nonius adalah skala utama, padahal harus dihitung dalam mm. Ingat, 1 cm = 10 mm.

2. Mengabaikan ketelitian alat: Banyak yang langsung mengalikan strip nonius dengan 0,1 mm, padahal jangka sorong memiliki ketelitian berbeda. Selalu hitung jumlah strip nonius total untuk mengetahui ketelitian.

3. Kesalahan paralaks: Membaca dari sudut miring menyebabkan strip yang segaris terlihat berbeda.

Tips Merawat Jangka Sorong Agar Tetap Presisi

• Simpan di tempat kering, jangan sampai lembap karena bisa berkarat.

• Bersihkan rahang dengan kain lembut setelah dipakai, terutama dari debu logam.

• Jangan menjatuhkan atau membenturkan jangka sorong karena dapat merusak kesejajaran rahang.

• Kembalikan rahang ke posisi tertutup rapat dan kendurkan sekrup pengunci saat disimpan dalam wadah.

Penutup

Membaca jangka sorong sebenarnya sederhana: temukan skala utama, cari skala nonius yang segaris, lalu jumlahkan. Kuncinya adalah ketelitian mata dan pemahaman prinsip. Dengan latihan rutin, keahlian ini akan menjadi otomatis. Jangan malu untuk terus berlatih karena keterampilan ini adalah fondasi penting bagi karier di bidang teknik, manufaktur, dan sains.

Seputar Pertanyaan

1. Apa itu skala nonius dan mengapa penting?
Skala nonius adalah skala tambahan pada rahang geser yang memungkinkan pengukuran hingga fraksi milimeter. Tanpa nonius, jangka sorong hanya akan seteliti penggaris biasa.

2. Bagaimana cara mengetahui ketelitian jangka sorong?
Hitung jumlah total strip pada skala nonius. Ketelitian = 1 mm / jumlah strip nonius. Misal, 20 strip → 0,05 mm; 50 strip → 0,02 mm.

3. Bisakah jangka sorong digunakan untuk mengukur kedalaman?
Ya, gunakan batang kedalaman yang keluar dari ujung rahang geser. Tempelkan ujung batang pada dasar lubang, lalu baca seperti biasa.

4. Mengapa hasil pengukuran saya sering berbeda dengan teman?
Kemungkinan karena sudut pandang (paralaks), tekanan rahang yang berbeda saat menjepit benda, atau alat belum dikalibrasi. Selalu pastikan mata tegak lurus dan tekanan cukup untuk menahan benda tanpa merusak.

5. Apakah semua jangka sorong memiliki skala inci?
Tidak. Beberapa hanya milimeter. Jika ada skala inci, biasanya di bagian atas skala utama. Prinsip pembacaannya sama, hanya satuannya berbeda.

6. Bagaimana jika skala nonius tidak ada yang persis segaris?
Ambil strip yang paling mendekati segaris sempurna. Jika ragu, laporkan dengan ketidakpastian ± setengah ketelitian alat.
